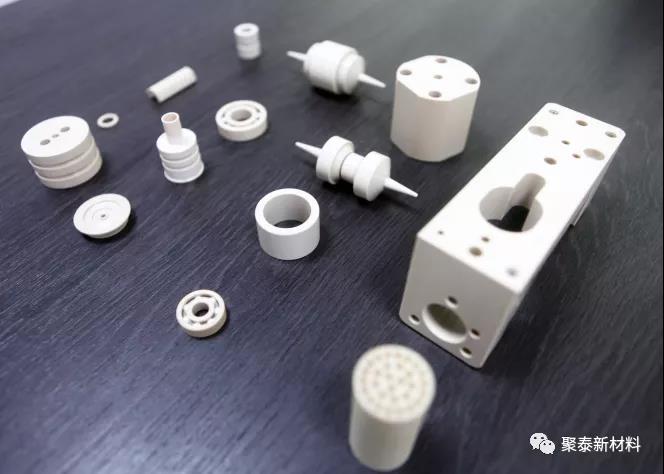

聚合物材料的机械加工和后处理，可以释放成型制品的内应力或残留应力。在机械加工前，应对PEEK型材进行退火，以释放应力。在械加工或后处理过程中，切削点形成的局部增温可能导致材料中生成更多的应力。因此，如果要对工件进行大量的机械加工和最后润饰加工，则需要进行二次热处理操作.
PEEK工件热处理消除热残留和收缩概述：
对于某些应用，材料在宽泛的温度范围内保持尺寸稳定的能力极为重要，可以通过对组件进行热处理来消除变形效应或热残留。
(a)工件最少在150°C下干燥三小时；
(b)以每小时10°C的速度提升工件温度，直到平衡温度超过使用温度；
(c)工件的停留时间取决于组件的厚度，建议热处理温度至少保持4小时；
(d)以每小时10°C的速度降温。直到系统温度降到140°C以下；
(e)关闭烘箱电源，使组件冷却至室温。

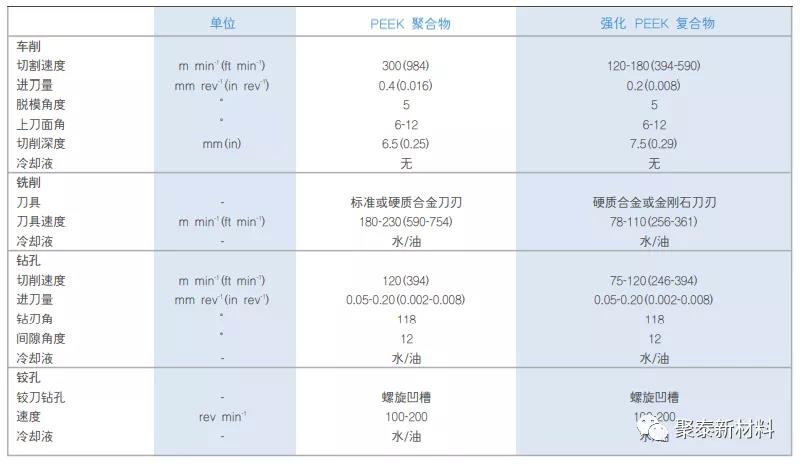

所有聚合物材料的导热性都低于金属的导热性，所以会在机械加工中迅速累积热量，应使用冷却液消除加工材料中所产生的热量，一般建议使用冷却水来冷却所有的PEEK聚合物制品，下表所示为建议的机械加工条件概述：
（仅供参考）
结语：
PEEK及PEEK复合材料是各大尖端领域不可缺少和替代的重要材料。在加工时，将PEEK 聚合物制造的组件进行适当的热处理，来增强结晶度•消除热残留•限制其后在高温下的尺寸改变，或是消除应力．热处理的适当程序取决于加工的目的。
聚泰新材料期待为您提供优质的产品及服务！
电话：0512-65131882
手机：133 2805 8565
